說到等電位，想必大部分電氣人員都非不陌生了，但是如果說到等電位聯結的分類、作用及施工要求，可能不少電氣初學者都是只知其一就不知其二，甚至還一些電氣初學者是一問三不知的。我們都知道等電位連接是將建筑物內的金屬構架、金屬裝置、電氣設備不帶電的金屬外殼和電氣系統的保護導體等與接地裝置做可靠的電氣連接。用作等電位連接的保護線稱為等電位連接線。而等電位連接分為總等電位連接、局部等電位連接、輔助等電位連接三種。下面本文就給大家分享等電位聯結的相關知識，看完文章希望能給廣大電氣人員加深對等電位的了解。

? 01 等電位的基本概念

等電位的含義也就是“將設備等外殼或金屬部分與地線聯結”。一般用于配電室內作重復接地用，也用于住戶的帶洗浴設備的衛生間內，用于洗浴設備及相關插座的接地。等電位聯結端子箱適用于一般工業與民用建筑物電氣裝置，回防間接接觸電擊和防接地故障引起的爆炸和火災的等電位聯結、建筑物防雷和電子信息。設備防瞬態過電壓及干擾等。

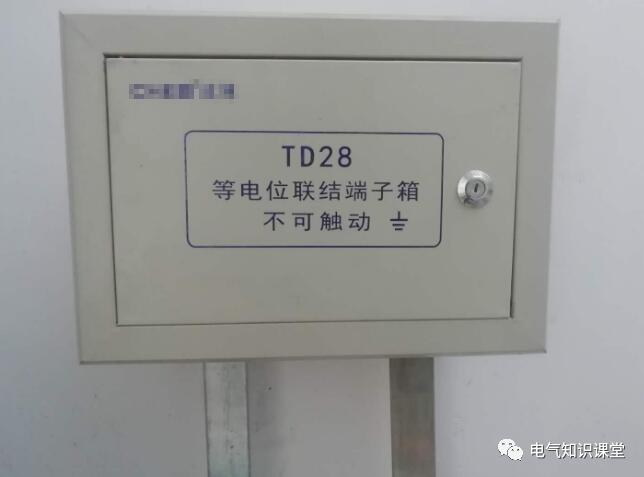

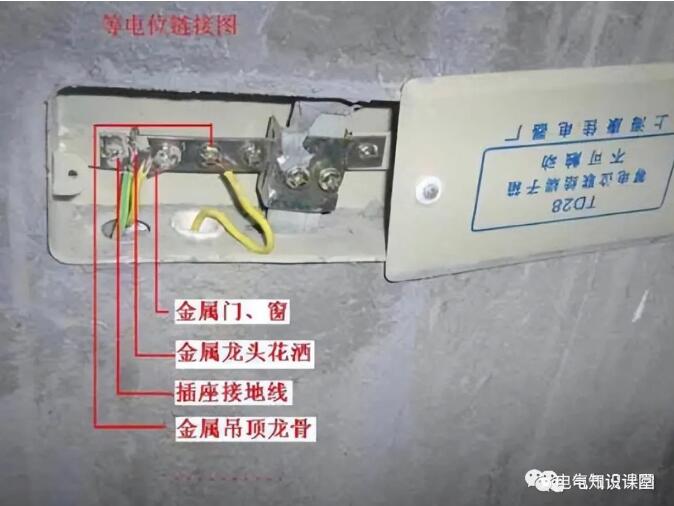

等電位聯接端子箱將建筑物如高層住宅、醫院、泳池等內的鋼筋網，配電盤中的PE線端子、插座、上下水管、暖氣管道，媒氣管道，衛生間的金屬浴盆、浴架、淋浴器扶手、電冰箱、空調、導電地板的金屬網絡將其聯接到各自的答等電位聯接端子箱內的端子板上，從而構成各自的等電位體，保護人和設備的安全。

? 02 等電位聯結的重要性

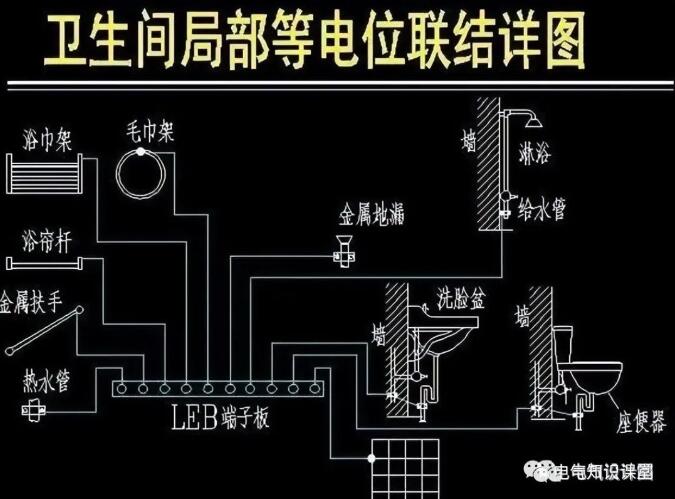

如今衛生間承載的功能越來越多，各類電器進入衛生間也給用電安全帶來隱患。人體洗浴時人體阻抗會降低，且浴室內有各種用電器具。2011版《住宅設計規范》也對衛生間的電氣設計給予高度重視。明確規定住宅衛生間必須安裝“等電位”。

在衛生間內作“局部等電位聯結”，可使衛生間處于同一電位，有助于減少電位差，防止出現危險的接觸電壓。由此可見，“等電位”就好比是消火栓，也好比是汽車中的安全氣囊，其安全性和重要性不可忽視等電位與接地是兩個不同的概念，PE線是接地，LEB線接的也可以是地，也可以不是地，只要讓衛生間處于同一電位即可。衛生間插座內的PE線可能會帶上危險電位，這時就通過LEB(局部等電位)對該電位進行鉗制，故LEB線并非是PE支線。

? 03 等電位聯結的分類及施工

1、等電位聯結的分類

(1)總等電位聯結

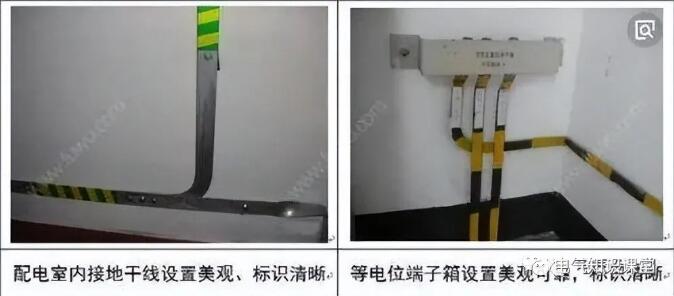

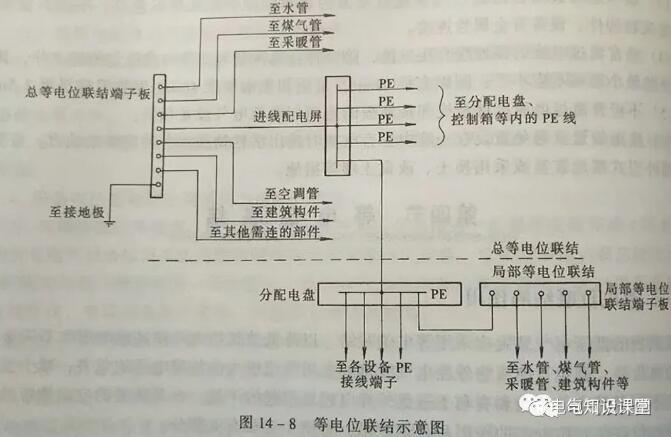

總等電位聯結是將建筑物電氣裝置外露導電部分與裝置外導電部分電位基本相等的連接。通過進線配電箱近旁的總等電位聯結端子板(接地母排)將下列導電部分互相連通:

1)進線配電箱的PE(PEN) 母排；

2)金屬管道如給排水、熱力、煤氣等干管；

3)建筑物金屬結構；

4)建筑物接地裝置。

建筑物每一電源進線都應做總等電位聯結各個總等電位聯結端子板間應互相連通。

(2)輔助等電位聯結

使其電位相將導電部分間用導體直接連通等或接近，稱為輔助等電位聯結。

(3)部等電位聯結

在一局部場所范圍內將各可導電部分連通稱為局部等電位聯結。可通過局部等電位聯結端子板將PE母線(或干線)、金屬管道、建筑物金屬體等相互連通。下列情況需作局部等電位聯結

1) 當電源網絡阻抗過大，使自動切斷電源時間過長，不能滿足防電擊要求時；

2)由TN系統同一配電箱供電給固定式和手持式、移動式兩種電氣設備，而固定式設備保護電器切斷電源時間不能滿足手持式、移動式設備防電擊要求時；

3)為滿足浴室、游泳池、醫院手術室等場所對防電擊的特殊要求時；

4）為避免爆炸危險場所因電位差產生電火花時；

(4)等電位聯結與接地的關系

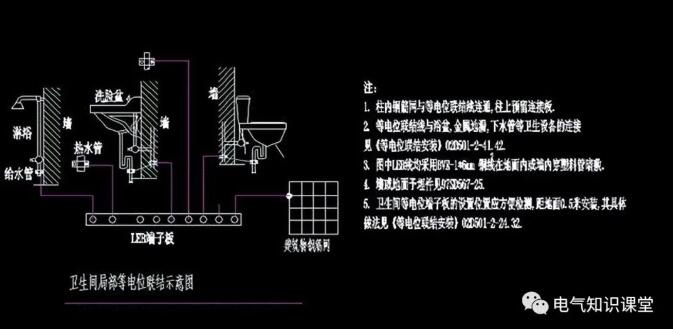

接地可視為以大地作為參考電位的等電位聯結，為防電擊而設的等電位聯結一般均作接地，與地電位相一致，有利于人身安全2、衛生問局部等電位的施工

(1)配合主體混凝土施工

1)對底板鋼筋十字交叉處進行點焊由分戶箱引入衛生間的插座PE線。在土建專業綁扎完衛生間底板面筋后對面筋不大于0.6mx0.6m的鋼筋交叉點進行點焊，將四周圈梁用12mm圓鋼進行跨接使衛生間環狀連通，同時網格圖8圈梁鋼筋跨接鋼筋也應該跟該環路點焊接通。

若有混凝土墻也應將墻體內鋼筋點焊成不大于0.6mx0.6m的網格，同時該網格鋼筋也應該跟地板四周圈梁環路點焊接通。若鋼筋采用直螺紋套筒連接的必須對接頭進行跨接。同時應注意連接時不得焊錯。

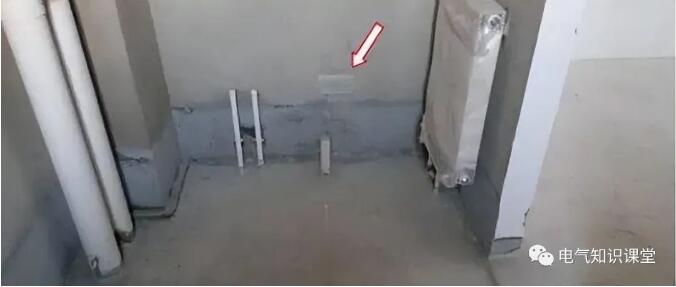

2) 從圈梁環路上在LEB箱位置底部焊出12mm圓鋼預留以便于和LEB箱連接，LEB箱位置一般在洗臉盆下方標高0.5m處，因?yàn)樵诖颂幈阌跈z修同時不會影響裝修美觀。

3)從環路上預留引出12mm圓鋼至未來需要進行局部等電位聯結的地方(如衛生間各種金屬管道位置、吊頂、落地金屬門窗、金屬欄桿等處)，包括金屬套管。圖集中的套管接地是焊接端子后與管道上的端子用導線連接，其實可以將地板鋼筋與套管進行焊接以提高觀感。

4)對于精裝修的工程必須根據02D501——2《等電位聯結安裝》第16頁示例做法預埋PVC20管道。

(2)配合磚墻

施工用25mmx4mm扁鋼與預留的12mm圓鋼焊接引到LEB箱與端子排連接，對衛生間內的插座盒用直徑20mm塑料管與LEB箱連接，對于精裝修工程應在墻面相應處預留86接線盒，對于粗裝修工程可用螺栓與預留12mm員鋼焊接5出墻，行土裝修時自行與器具連接

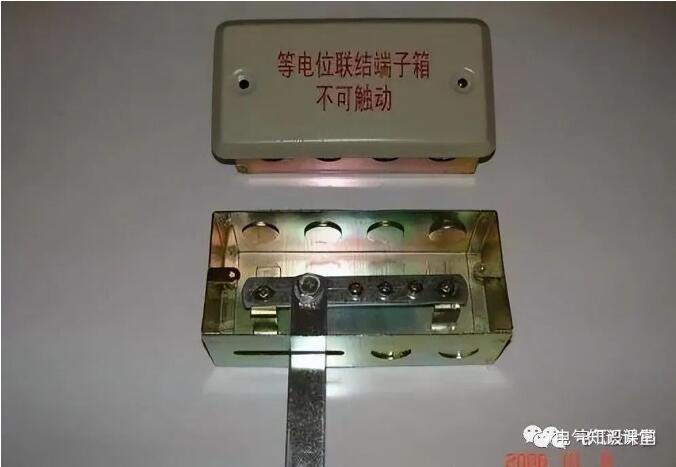

(3)裝修階段施工通過局部等電位聯結端子板(箱)

將衛生間內金屬物體含金屬浴盆，下水管給水管、熱水管、采暖管等用接地管卡和BV--4mm2線連接到LEB箱的端子板上，使之達到等電位。注意不宜直接從墻體引出連接線，也不宜直接用喉箍替代接地管卡，而應經過86盒轉接后用BV-4mm2線和接地管卡與需要連接的地方進行連接對衛生間內的插座盒用BV-4mm2銅芯線通討直徑20mm塑料管與等電位聯結端了箱互相連通。對各預留接通點用BVR線與金屬物體連接。衛生間內的金屬管道的連接處一般不需加跨接線，若發現導通不良時，應作跨接。

當衛生間內的水管是塑料管或復合金屬管時，等電位跨接線可接在未端水龍頭上;采用金屬水管時，跨接線直接接在水管上。若衛生間內有水表還應對其進行跨接。將衛生間金屬吊頂?shù)凝埞桥c預留在墻面上的連接螺栓用BVR線進行連接。注意若衛生間內給水管采用PPR等塑料給水管材，但衛生器具為金屬產品時也應做等電位聯結。

(4)材料以及方法

根據圖集要求等電位聯結內各連接導體間連接可采用焊接，也可采用螺栓聯接或熔接等電位聯結端子板應采取螺栓聯接，以便拆卸進行定期檢測。

等電位聯結線和等電位聯結端子板宜采用銅質材料。等電位聯結端子板應的螺栓、墊圈、螺母等應進行熱鍍鋅處理防止出現銹蝕現象;等電位聯結線可采用BVR線，接線色彩要統一(即黃綠相間的導線)，連接線應穿塑料管暗敷禁止穿金屬管敷設。被利用作為管道連接的鍍鋅扁鋼抱箍厚度應達到4mm以上，且應閉合。管道與扁鋼接觸面應清除油漆，接觸緊密，扁鋼與圓鋼焊接時應注意補刷防銹漆。而與洗臉盆下水管等鍍鉻銅管連接時，可用不銹鋼接地管卡進行等電位聯結。

? 04 等電位連接線的界面要求及安裝

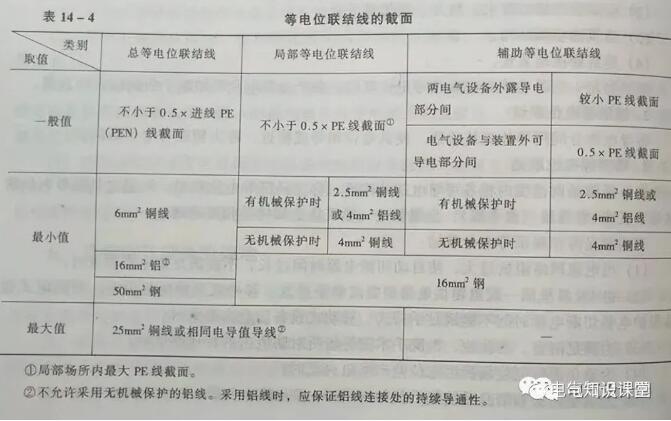

1、等電位連接線的界面要求

2、等電位聯結線的安裝

（1）金屬管道上的閥門、儀表等裝置需加跨接線連成電氣通路。

（2）煤氣管入戶處應插入一絕緣段（如在法蘭盤間插入絕緣板），并在此絕緣段兩端跨接火花放電間隙，由煤氣公司實施。

（3）導體間的連接可根據實際情況采用焊接或螺栓連接，要求做到連接可靠。

（4）等電位聯結線應有黃綠相間的色標，在總等電位聯結端子板上刷黃色底漆并作黑色“接地”標記。

? 05 等電位聯結的相關檢查和測試

（1）根據IEC6036-6-61《建筑物電氣裝置第6-6-6l部分：檢驗一初檢》有關規定，測試應采用空載電壓4～24V直流或交流電源，測試電流不小于0.2A，電壓太低，電流太小時測得的接觸電阻增大，檢測結果不準確。并要求等電位聯結端子板與等電位聯結范圍內的金屬管道等金屬末端之間的電阻不超過3Ω。目前市場上已經有專用的等電位聯結電阻測量?jī)x。

（2）現場沒有專用的局部等電位測試儀時，可以用伏安法進行測量。伏安法測電阻的原理是電路的歐姆定律R=啪。利用伏安法測電阻時，為了減小測量誤差，電路的連接方法通常有兩種：電流表外接法和電流表內接法。

若電壓表內阻Rv>>Rx時，電壓表分流作用小，應采用電流表外接法（這種方法測量結果R涮真實）。若Rx>電流表內阻RA，電流表的分壓作用小，應采用電流表內接法（這種方法測量結果R涮>R直空）。通常情況下直流電流表內阻為50～200Ω，電壓表內阻為5～20kΩ所以筆者推薦采用電流表外接法。

同時注意應通過改變電壓的數值多次測量求取平均值作為實測電阻。測試時間一般在所有電位連接完成后進行。

但是在粗裝修工程中若局部等電位的施工僅采用從底板鋼筋焊接引出圓鋼預留至連接點的方法時，則應在混凝土隱蔽之前進行測量，這時可測量LEB箱預留圓鋼和連接點預留圓鋼之間的電阻，只有電阻達到要求后才可以進行隱蔽。若達不到這個要求則可以通過預埋PVC管，更換PE線重新連接等方法進行糾正。
