強度標準值是立方抗壓強度總體分布中的一個值,強度低于該值得百分率不超過5%,即有95%的保證率?;炷恋膹姸确譃镃7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等十二個等級。
注:《GB50010-2010混凝土結構設計規范》第4.1.2 條
1、素混凝土結構的混凝土強度等級不應低于C15;
2、鋼筋混凝土結構的混凝土強度等級不應低于C20;
3、采用強度等級400MPa及以上的鋼筋時,混凝土強度等級不應低于C25。
4、預應力混凝土結構的混凝土強度等級不宜低于C40,且不應低于C30。
混凝土配合比是指混凝土中各組成材料(水泥、水、砂、石)之間的比例關系。有兩種表示方法:
一種是以1立方米混凝土中各種材料用量,如水泥300千克,水180千克,砂690千克,石子1260千克;
另一種是用單位質量的水泥與各種材料用量的比值及混凝土的水灰比來表示,例如前例可寫成:C:S:G=1:2.3:4.2,W/C=0.6。

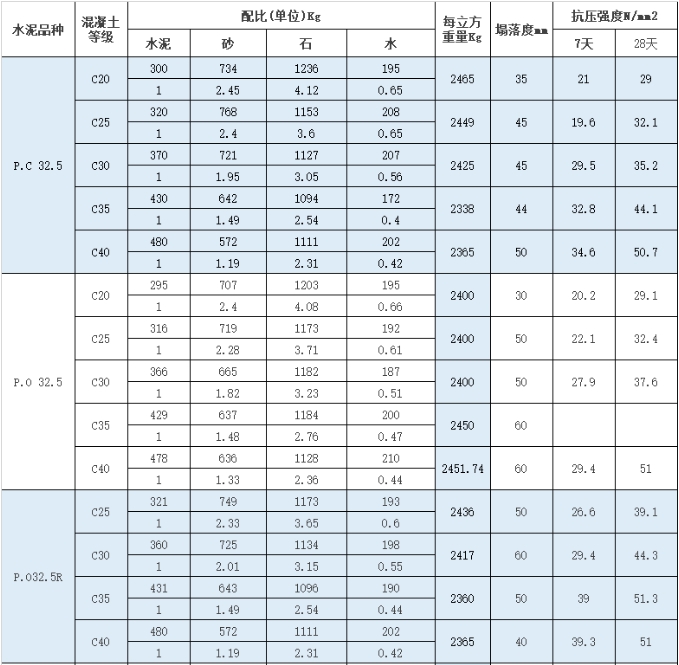

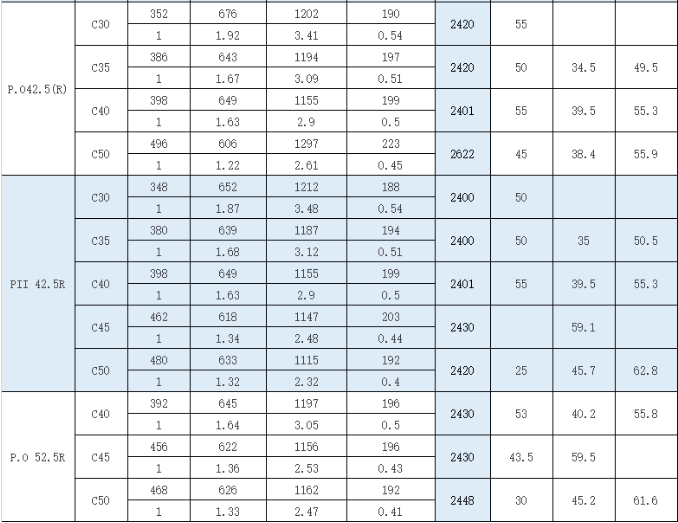

普通混凝土配合比參考:
說明:
1、其中塌落度和小編實際接觸的相差甚多(小編接觸的多為150±30mm),此處可能是實驗室配比,實際使用的考慮泵送加大了;
2、抗壓強度一欄為收集數據,工程實際和氣溫及養護環境有關
此試驗數據為標準實驗室獲得,砂采用中砂,細度模數為2.94,碎石為5~31.5mm連續粒級。各等級混凝土配比也可以通過摻加外加劑來調整。
混凝土標號與強度等級
長期以來,我國混凝土按抗壓強度分級,并采用“標號”表征。1987年GBJ107-87標準改以“強度等級”表達。DL/T5057-1996《水工混凝土結構設計規范》,DL/T5082-1998《水工建筑物抗冰凍設計規范》,DL5108-1999《混凝土重力壩設計規范》等,均以“強度等級”表達,因而新標準也以“強度等級”表達以便統一稱謂。水工混凝土除要滿足設計強度等級指標外,還要滿足抗?jié)B、抗凍和極限拉伸值指標。不少大型水電站工程中重要部位混凝土,常以表示混凝土耐久性的抗凍融指標或極限拉伸值指標為主要控制性指標。
過去用“標號”描述強度分級時,是以立方體抗壓強度標準值的數值冠以中文“號”字來表達,如200號、300號等。
根據有關標準規定,混凝土強度等級應以混凝土英文名稱第一個字母加上其強度標準值來表達。如C20、C30等。
水工混凝土僅以強度來劃分等級是不夠的。水工混凝土的等級劃分,應是以多指標等級來表征。如設計提出了4項指標C9020、W0.8、F150、εp0.85×10-4,即90 d抗壓強度為20 MPa、抗?jié)B能力達到0.8 MPa下不滲水、抗凍融能力達到150次凍融循環、極限拉伸值達到0.85×10-4。
作為這一等級的水工混凝土這4項指標應并列提出,用任一項指標來表征都是不合適的。作為水電站樞紐工程,也有部分廠房和其它結構物工程,設計只提出抗壓強度指標時,則以強度來劃分等級,如其齡期亦為28 d,則以C20、C30表示。
混凝土強度及其標準值符號的改變
在以標號表達混凝土強度分級的原有體系中,混凝土立方體抗壓強度用“R”來表達。
根據有關標準規定,建筑材料強度統一由符號“f”表達。混凝土立方體抗壓強度為“fcu”。其中,“cu”是立方體的意思。而立方體抗壓強度標準值以“fcu,k”表達,其中“k”是標準值的意思,例如混凝土強度等級為C20時,fcu,k=20N/mm2(MPa),即立方體28d抗壓強度標準值為20MPa。
水工建筑物大體積混凝土普遍采用90d或180d齡期,故在C符號后加齡期下角標,如C9015,C9020指90d齡期抗壓強度標準值為15MPa、20MPa的水工混凝土強度等級,C18015則表示為180d齡期抗壓強度標準值為15MPa。
計量單位的變化
過去我國采用公制計量單位,混凝土強度的單位為kgf/cm2?,F(xiàn)按國務院已公布的有關法令,推行以國際單位制為基礎的法定計量單位制,在該單位體系中,力的基本單位是N(牛頓),因此,強度的基本單位為1 N/m2,也可寫作1Pa。
標號改為強度等級后,混凝土強度計量單位改以國際單位制表達。由于N/m2(Pa),數值太小,一般以1N/mm2=106N/m2(MPa)作為混凝土強度的實際使用的計量單位,讀作“牛頓每平方毫米”或“兆帕”。

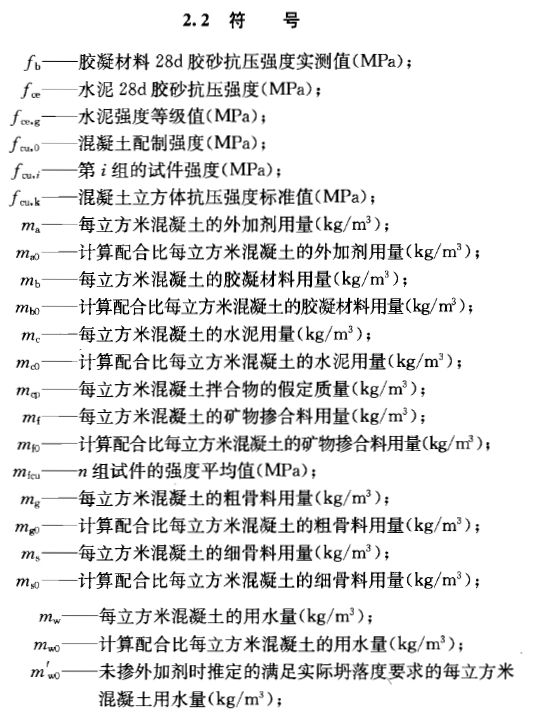

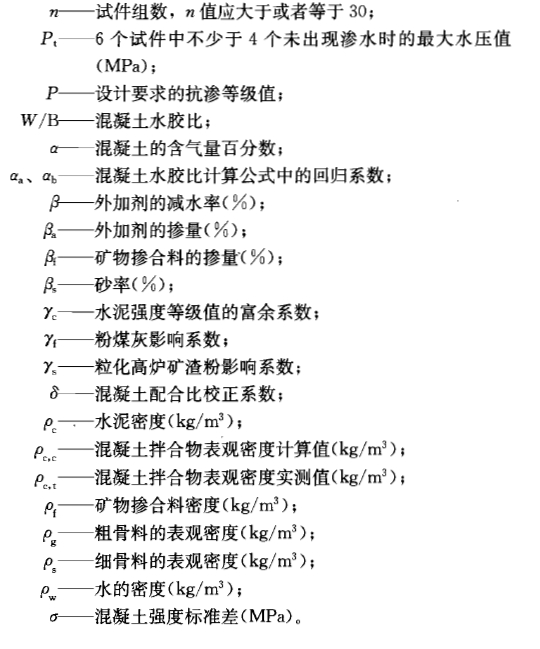

以下符號及相關解釋摘自《JGJ55-2011 普通混凝土配合比設計規程》
規范引用
