1、現(xiàn)代混凝土都具有不同程度的大體積混凝土的性質(zhì),混凝土在水中永遠(yuǎn)呈微膨脹變形,在空氣中永遠(yuǎn)呈收縮變形。設(shè)計(jì)合理考慮“抗與放”的原則,設(shè)置變形縫、后澆帶或有效措施,優(yōu)選中等強(qiáng)度混凝土,C40是門檻值。
2、水泥用量越大,含水量越高,表現(xiàn)為水泥漿量越大,坍落度大,收縮越大,避免雨中澆灌混凝土。嚴(yán)禁現(xiàn)場加水。
3、水灰比越大,收縮越大,一般高強(qiáng)度混凝土的水灰比較小,對干燥收縮有利(低水灰比對早期塑性收縮不利),但由于水泥漿量較多以及高效減水劑的作用,比中低強(qiáng)度混凝土大。高強(qiáng)混凝土的徐變偏小,應(yīng)力松弛偏低,容易開裂。
4、暴露面越大,包羅面越小,收縮越大。
5、礦渣水泥收縮比普通水泥收縮大,粉煤灰水泥及礬土水泥收縮較小,快硬水泥收縮較大,礦渣水泥及粉煤灰水泥的水化熱比普通水泥低,故應(yīng)根據(jù)結(jié)構(gòu)形式及厚度選擇水泥品種。
6、砂巖作骨料收縮大幅度增加。粗細(xì)骨料中含泥量越大收縮越大,抗拉強(qiáng)度越小。
7、早期養(yǎng)護(hù)時(shí)間越長,收縮越小。保濕養(yǎng)護(hù)避免劇烈干燥技術(shù)能有效降低收縮應(yīng)力。切忌要求過快的施工工期,養(yǎng)護(hù)時(shí)間不足。
8、環(huán)境濕度越大,收縮越小,越干燥收縮越大,采取噴霧措施,良好的養(yǎng)護(hù)對控制裂縫和耐久性都有好處。
9、骨料粒徑越粗,收縮越小,粒徑越細(xì),砂率越高,收縮越大。
10、水泥活性越高,顆粒越細(xì),比表面積越大,收縮越大。摻合料具有相同性質(zhì)。越細(xì)摻合料和高效減水劑都增加收縮。
11、配筋率越大,收縮越小,構(gòu)造配筋應(yīng)細(xì)而密,應(yīng)力集中部位和樓板的四角加強(qiáng)構(gòu)造配筋,但配筋過大則會(huì)增加混凝土拉應(yīng)力。
12、風(fēng)速越大,收縮越大,注意高空現(xiàn)澆混凝土。使用養(yǎng)護(hù)劑(噴涂法)控制引氣劑用量,采用纖維增強(qiáng)混凝土等,對控制早期塑性收縮有利。
13、外加劑及摻合料選擇不當(dāng),嚴(yán)重增加收縮。選擇適宜可減少收縮,盡可能采用普通減水劑和中效減水劑。不宜采用吸水較大的骨料及摻合料與外加劑(骨料可以預(yù)先潤濕,夏季砂石原材料堆放在遮陽棚內(nèi))。采用二次壓光。
14、環(huán)境及混凝土溫度越高,收縮越大。停工暴露時(shí)間越長收縮越大,應(yīng)當(dāng)控制入模溫度,水化熱溫升,里表溫差及降溫速率。其中降溫速率尤為重要。
15、收縮和環(huán)境降溫同時(shí)發(fā)生,對工程更不利。
16、盡早回填土,盡早封閉房屋和裝修對減少收縮有利,如室內(nèi)比室外干燥也可能增加裂縫。

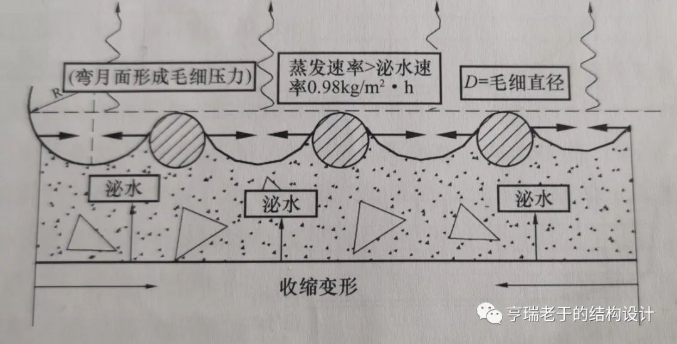

17、泌水量大,表面含水量高,表面失水過快,早期收縮越大,一定量的泌水對早期塑性收縮是有利的。
18、水泥用量較少的中低強(qiáng)度等級,水膠比較低,坍落度較小的混凝土,大部分收縮完成時(shí)間約一年。用量較多的高強(qiáng)度水泥混凝土約為二三年或更長。混凝土最終收縮完成時(shí)間約20年。對于混凝土輕微收縮裂縫的處理和修補(bǔ),不是“質(zhì)量事故”,而是終飾工程。
